江淮格尔发舞台车

产品参数

舞台车　产品主要技术资料
产品名称：	舞台车	外型尺寸(mm)：	9650,9000,8700×2500×3950,3650
底盘型号：	HFC1161P3K1A50S3V	货厢尺寸(mm)：	××
总质量：(kg)	16000	接近/离去角(° )	18/13,18/15,18/16
额定质量：(kg)	3255,4255	前悬/后悬(mm)：	1400/3250,1400/2600,1400/2300
整备质量：(kg)	12550,11550(Kg)	最高车速(km/h)：	100
排放标准：	GB17691-2005国Ⅴ,GB3847-2005

底盘参数
底盘型号：	HFC1161P3K1A50S3V	轴荷:	5600/10400
轴数：	2	燃油种类：	柴油
轴距(mm)：	5000,5300	前轮距(mm)：	1800,1820,1870
驾驶室乘人数：	3	后轮距(mm)：	1800
轮胎数：	6	弹簧片数：	9/9+7,3/9+7,3/4+3
轮胎规格：	9.00R20,10R22.5

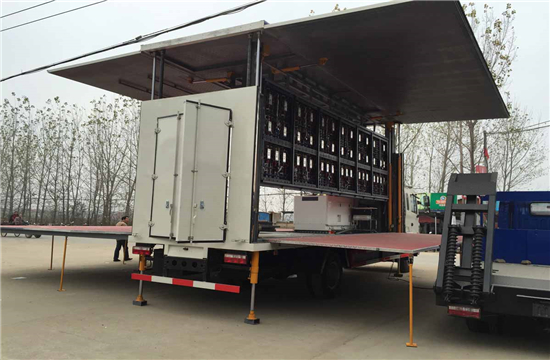

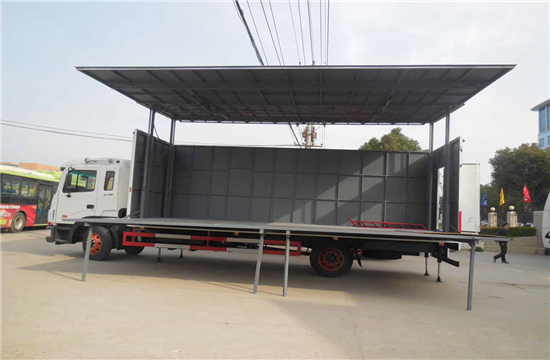

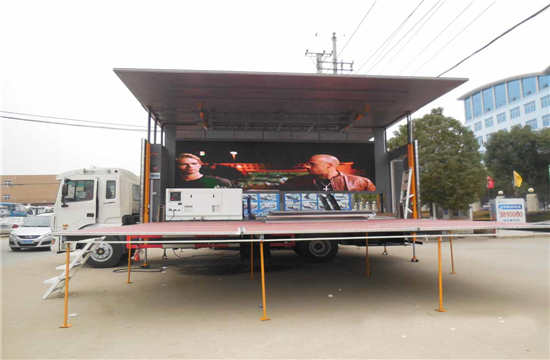

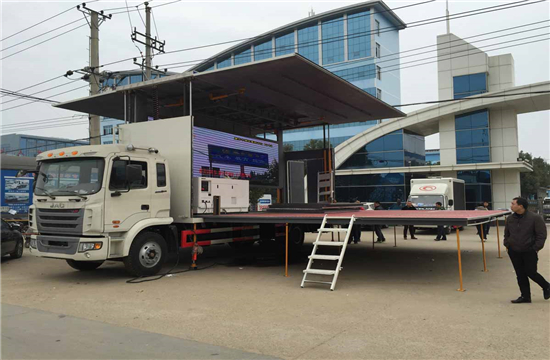

整车说明：	整车长为9650时对应的前悬/后悬(mm):1400/3250,接近角/离去角:18/13,整备质量为12550;整车长为9000时对应的前悬/后悬(mm):1400/2600,接近角/离去角:18/15,整备质量为11550;整车长为8700时对应的前悬/后悬(mm):1400/2300,接近角/离去角:18/16整备质量为11550;1.随底盘选装驾驶室;舞台部分关闭时,顶部封闭;2.箱体两侧可按用户要求喷涂或黏贴各种图案,可选装车厢两侧LED屏结构,可设置多个窗户或不开窗;后门可选双门或不开门结构,后部可选装后尾部提升板。3.厢体展开结构:两侧及后部可展开或顶棚可升降,顶部可选装太阳能板;4.专用装置:折叠式平台,支腿,顶棚;5.专用功能分两种:专用功能①:车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;底盘大梁部分设有支撑装置。该车是进行舞台文艺表演的专用车辆。专用功能②:作业时前侧厢可伸出,后侧板及顶板(部分)向上展开,内侧板及后板向下展开平铺后,可形成用平台的地板,带有可向上展开的顶板(部分)时,顶板向上举升;6.侧防护和后防护可选装裙板焊接结构;7.侧面及后下部防护装置材料为Q235,采用焊接连接,截面为110×50mm,离地高520mm。允许局部结构外观有变化,车辆颜色和文字喷涂位置可变化。ABS控制器型号/生产企业:VIE ABS-II/浙江万安科技股份有限公司;安装具有卫星定位功能的行驶记录仪。

发动机参数
发动机型号	发动机生产企业	排量（ml）	功率（kw）
WP4.165E50 WP4.1Q160E50	潍坊潍柴道依茨柴油机有限公司潍柴动力扬州柴油机有限责任公司	4500 4088	121 115
